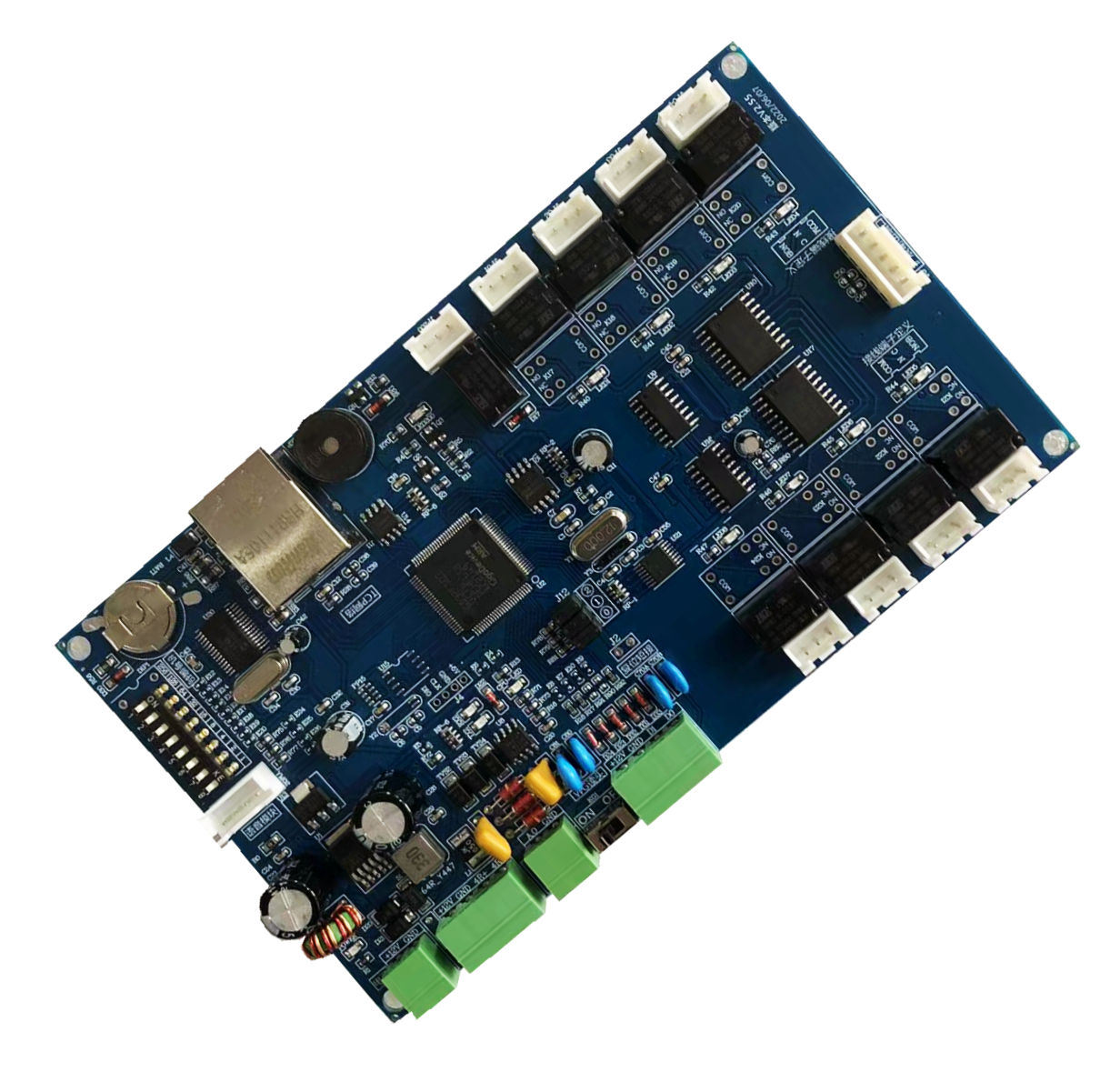

【T8A】TCP/IP分层电梯控制器

01、TCP/IP通讯模式可外接WG26/34读头，用户容量5000，对用户实时授权管理。

02、脱机免布线管理，用户容量无限制，外接专用RS485读写读头，管理中心授权即可使用。

03、刷卡按键模式：刷卡只能按授权的楼层,配访客协议转换器可与对讲访客联动。

04、刷卡直达模式：单层卡自动点亮楼层、多层卡授权全部楼层手动选层（4芯按钮电梯且有独立公共线，不可访客联动）

05、断电或者消防信号输入自动停止刷卡控制、可电脑远程启停刷卡控制。

06、可设置用户卡可出入的控制器、楼层号、有效期、费用金额（写卡型支持）、时段限制等功能。

07、系统可统一管理门禁和梯控448台，脱机管理IC卡1-15扇区任意选择使用。

08、主板可控制8层，可加3个扩展板，最高控制可达64层。

09、可丢失的用户卡挂失和对已挂失的用户卡进行解挂失操作。

10、采用IC电梯专用485格式读卡器，通行质量稳定与主板距离可达1200米。

11、黑名单10000张，脱机存储刷卡记录10万条。

12、拨码开关设置控制器地址，可自由可授权用户使用多个电梯或单个电梯。

13、可提取刷卡记录，设置控制器的工作参数、时钟、远程控制开启楼层、实时监控、挂失/解挂用户卡。

14、输出信号输出为常开常闭继电器干节点信号，与电梯系统隔离互不影响。继电器动作时间1-255秒可设。

15、用户记录报表、发卡记录表、卡片延期记录表、临时缴费记录表、 刷卡记录表等多种报表查询打印EXCEL导出功能

16、工业级产品设置，过流过压保护，TVS保护，输入/输出均隔离保护措施。耐低温，适应各种恶劣环境，外部硬件看门狗电路不死机。

扩展功能
1、可同时外1-2个读卡器。可定制将读卡板刷卡天线引出开刷卡窗口使用。
2、配合协议转换器与楼宇对讲联动实现访客功能，实现访客乘梯和业主互访功能。

电梯主板安装使用说明
1、电梯门禁主控板安装：主控板一般安装在轿厢顶部或电梯按键板后面。安装轿厢顶部建议使用专用箱体。根据不同的空间，主板和扩展板可重叠安装或连线分开安装，出厂默认为分开安装模式。
2、专用IC卡电梯读头安装：刷卡读头一般安装在轿厢内部便于刷卡的位置即可。

1、工作电压：DC12-24V

2、工作电流：＜500mA

3、工作温度：-30℃至+60℃

4、主板尺寸：150*97*18mm

5、包装尺寸：190*130*35mm

6、包装清单：主板1台、接线说明书1份、楼层按键线1米/9层， 磁柱螺丝各4个，防护底板+防护面板各1个
